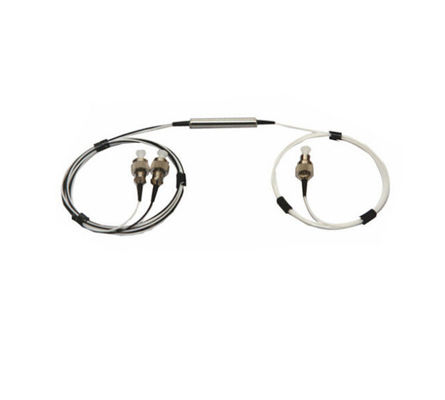

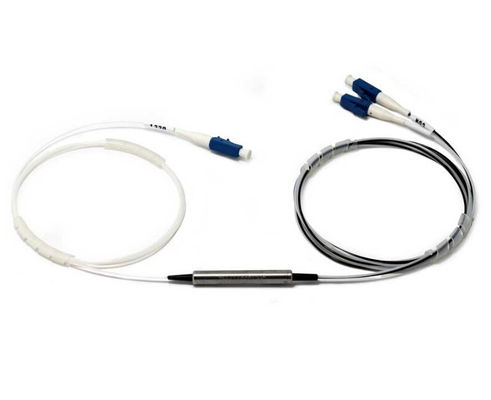

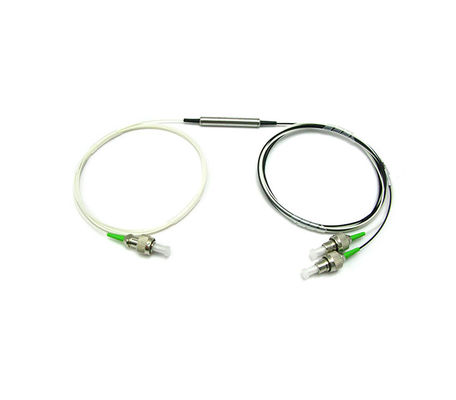

การแยกสูงแถบกว้าง 3 พอร์ต 1x2 ตัวแยกไฟเบอร์ออปติก

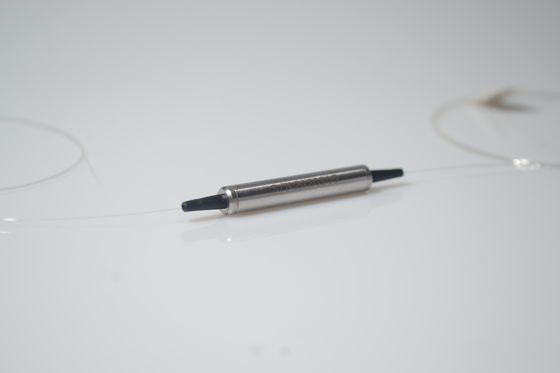

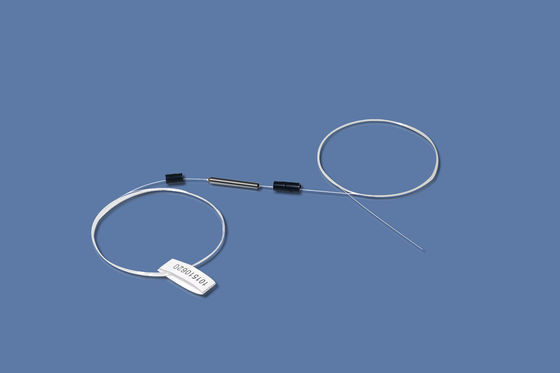

อptical Isolator ใช้เอฟเฟ็กต์ Faraday ของ Magneto optical crystalนำแสงออพติคัลไปในทิศทางเดียวและกำจัดการสะท้อนกลับและการกระเจิงกลับในทิศทางตรงกันข้ามที่โพลาไรเซชันใดๆ กระบวนการผลิตที่เป็นเอกลักษณ์และการออกแบบที่ปราศจากอีพ็อกซี่พาธออปติคัลช่วยเพิ่มความสามารถในการจัดการพลังงานสูงของอุปกรณ์อุปกรณ์ดังกล่าวโดดเด่นด้วยประสิทธิภาพสูง ความน่าเชื่อถือสูง และต้นทุนต่ำมีการใช้กันอย่างแพร่หลายใน EDFA, เครื่องขยายสัญญาณ Raman, ระบบ DWDM, ไฟเบอร์เลเซอร์, เครื่องส่งสัญญาณ และอุปกรณ์สื่อสารใยแก้วนำแสงอื่นๆ เพื่อยับยั้งการสะท้อนกลับและการกระเจิงกลับ
| คุณสมบัติ | แอพพลิเคชั่น |
| ความโดดเดี่ยวสูง | เครื่องขยายสัญญาณไฟเบอร์ออปติก |
| การสูญเสียการแทรกต่ำ | ลิงค์ไฟเบอร์ออปติก CATV |
| การสูญเสียผลตอบแทนสูง | การทดสอบระบบไฟเบอร์ออปติก |
| ความไวของโพลาไรซ์ต่ำ | ระบบ LAN ไฟเบอร์ออปติก |
| โทรคมนาคม |
ข้อกำหนดทางเทคนิค
ข้อมูลจำเพาะด้านประสิทธิภาพ (มาตรฐาน) สเตจเดียว
| พี เกรด | เกรด | |
| ความยาวคลื่นปฏิบัติการ (นาโนเมตร) | 1310 หรือ 1550 | |
| ±15 | ||
| การแยกทั่วไป (dB) | 40 | 40 |
| การแยกขั้นต่ำ (dB) | 30 | 28 |
| การสูญเสียการแทรกโดยทั่วไป (dB) | ≤0.35 | ≤0.45 |
| การสูญเสียการแทรกสูงสุด (dB) | ≤0.5 | ≤0.7 |
| การสูญเสียกลับ (เข้า / ออก) (dB) | ≥65/60 | ≥55/55 |
| การสูญเสียขึ้นอยู่กับโพลาไรซ์ (dB) | ≤0.05 | ≤0.1 |
| การกระจายโหมดโพลาไรซ์ (ps) | 0.2 (0.05 ตามคำขอ) | |
| อุณหภูมิในการทำงาน(℃) | -10~+75 | |
| อุณหภูมิในการจัดเก็บ (℃) | -40~+85 | |
| ประเภทไฟเบอร์ | คอร์นนิ่ง SMF-28 | |
| ความยาวไฟเบอร์ (นาที) | ปลายแต่ละด้าน 1M | |
| ขนาดบรรจุภัณฑ์ (มม.) | Φ5.5xL30 | |
| การจัดการพลังงาน (mW) | 300 | |
ข้อมูลจำเพาะด้านประสิทธิภาพ (มาตรฐาน) สเตจคู่
| พารามิเตอร์ | พี เกรด | เกรด |
| ความยาวคลื่นปฏิบัติการ (นาโนเมตร) | 1310 หรือ 1550 | |
| การแยกทั่วไป (dB) | 56 | 50 |
| การแยกขั้นต่ำ (dB) | 45 | 42 |
| การสูญเสียการแทรกโดยทั่วไป (dB) | ≤0.5 | ≤0.5 |
| การสูญเสียการแทรกสูงสุด (dB) | ≤0.7 | ≤0.8 |
| การสูญเสียกลับ (เข้า / ออก) (dB) | ≥65/60 | ≥55/55 |
| การสูญเสียขึ้นอยู่กับโพลาไรซ์ (dB) | ≤0.05 | ≤0.1 |
| การกระจายโหมดโพลาไรซ์ (ps) | 0.05 | |
| แบนด์วิดธ์ (นาโนเมตร) | ±30 | |
| อุณหภูมิในการทำงาน(℃) | -10~+75 | |
| อุณหภูมิในการจัดเก็บ (℃) | -40~+85 | |
| ประเภทไฟเบอร์ | คอร์นนิ่ง SMF-28 | |
| ความยาวไฟเบอร์ (นาที) | ปลายแต่ละด้าน 1M | |
| ขนาดบรรจุภัณฑ์ (มม.) | Φ5.5xL30 | |
| การจัดการพลังงาน (mW) | 300 | |
1.ที่ 23 ℃ เหนือแบนด์วิธ
2.ไม่รวมขั้วต่อ รอยต่อ และการสูญเสีย Fresnel ปลายไฟเบอร์
3.รวมถึง PDL ช่วงความยาวคลื่นปฏิบัติการ-5 ℃ ถึง +75 ℃
